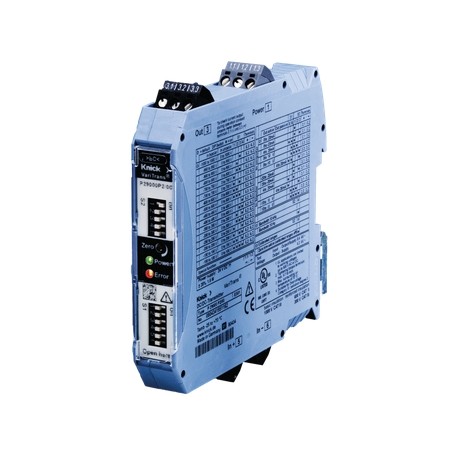

Высоковольтный преобразователь P29000 Knick

Высоковольтный преобразователь P29000 | Калибруемая регулировка диапазона
Компактные высоковольтные изолирующие усилители с безопасной гальванической изоляцией, широкодиапазонным источником питания и возможностью подлинной калибровки диапазона.

Универсальное применение: вход от 20 мВ до 1000 В
Рабочее напряжение до 1000 В AC/DC
Защитная изоляция согласно EN 61140 — защита обслуживающего персонала и последующих устройств от слишком высоких напряжений до 600 В AC/DC
Испытательное напряжение 5,4 кВ AC между входом и выходом
Отличные передаточные характеристики:
Ошибка усиления 0,2 %
Частота среза > 10 кГц
Время отклика T99 < 200 мкс
Высокая выходная мощность: 12 В (выход по току), 10 мА (выход по напряжению)
Высокая устойчивость к переходным помехам по общему режиму (T-CMR >100 дБ)
Огромная гибкость благодаря калибруемому диапазону, уменьшенное количество вариантов продукта снижает затраты на хранение
Опциональная настройка датчика с помощью потенциометра для нулевой точки
Глобальное применение с широкодиапазонным источником питания 20 В до 230 В AC/DC ±10 %; надежная работа даже при нестабильном питании
Защита от повреждений при неправильном подключении питания
Пассивный выход по току: позволяет прямое подключение к активным входам ПЛК
Переключаемая инверсия выхода
RangeLimit: регулируемое нижнее или верхнее ограничение на выходе; опционально
Измерительные разъемы для измерения выходного тока и напряжения
Компактный размер в корпусе шириной всего 17,5 мм
Экономичная сборка: Быстрая установка, удобное подключение питания через шины DIN-рейки (при питании от 24 В DC)

Рабочие напряжения до 1000 В AC/DC и испытательные напряжения до 5,4 кВ AC, максимальная производительность в компактном модульном корпусе.

Высоковольтные изолирующие усилители серии P29000 выпускаются в двух вариантах ввода для различных требований: высокое напряжение, мВ. Устройства идеально подходят для мониторинга и управления системами электрических приводов, работающих с постоянным током, и имеют пассивный выход для прямого подключения к подающему ПЛК. Входные напряжения от ±100 В до ±1000 В DC гальванически изолированы и передаются на выход в стандартном диапазоне 0/4 … 20 мА или 0 … 10 В или в виде биполярного сигнала в диапазоне -20 … 20 мА или -10 … 10 В.

Типичное применение включает приводы постоянного тока и серводвигатели, генераторы и т. д., а также источники питания для сварочных агрегатов и инверторы для солнечных или ветровых энергетических систем. Исключительная производительность и гибкость изолирующих усилителей поддерживают разработку разнообразных продуктов и системных решений.

Характеристика:
Функция: Измерение тока через шунтовой резистор, Измерение напряжения
Вход: 0 ... (±)30 мВ до 0 ... (±)100 В, 0 ... (±)100 В до 0 ... (±)1000 В
Выход: 0 ... (±)10 В, 0 ... (±)20 мА, 4 ... 20 мА, пассивный 4 ... 20 мА
Изоляция AC/DC: до 1000 В
Испытательное напряжение: 5,4 кВ AC
Источник питания: 24 ... 230 В AC/DC
Частота среза: Переключаемая частота среза 10 кГц или 10 Гц, другие частоты среза по запросу
Температура окружающей среды (рабочая): –25 ... 70 °C
Размеры (Ш x Д x В): 17,5 x 99 x 114,5 мм
Особые функции: Настройка диапазонов измерения через DIP-переключатели, пассивный выход по току для подключения к активным входам ПЛК
Стандарты: UL 61010-1, UL 61010-2-030
Категория продукта: Высоковольтный преобразователь, изолированный кондиционер сигналов
