Высоковольтный Преобразователь P41000 Knick

P41000 Высоковольтный Преобразователь | Вход до ±100 В | Высокая изоляция до 3600 В
Универсальные высоковольтные преобразователи. Входные сигналы от Vin = ±60 мВ до Vin = ±100 В.

Универсальные высоковольтные преобразователи
для преобразования напряжений, например, в шунтовых приложениях, от ±60 мВ до ±100 В в выходные сигналы ±20 мА, ±10 В или 4 … 20 мА.
Новая технология TransShield
обеспечивает крайне компактные модульные корпуса.
Рабочие напряжения до 3600 В AC/DC.
Защита от электрического удара
с защитным разделением до 1800 В AC/DC в соответствии с EN 61140.
Испытательные напряжения до 15 кВ AC.
Отличные параметры передачи:
Ошибка усиления < 0,1 %
Частота среза 5 кГц (низкочастотный фильтр / низкая частота среза по запросу)
Время нарастания T90 около 110 мкс.
Практически без влияния от общих напряжений.
CMRR >150 дБ.
Высокая стойкость к помехам от переходных процессов.
T-CMRR >115 дБ.
Огромная гибкость, обеспечиваемая:

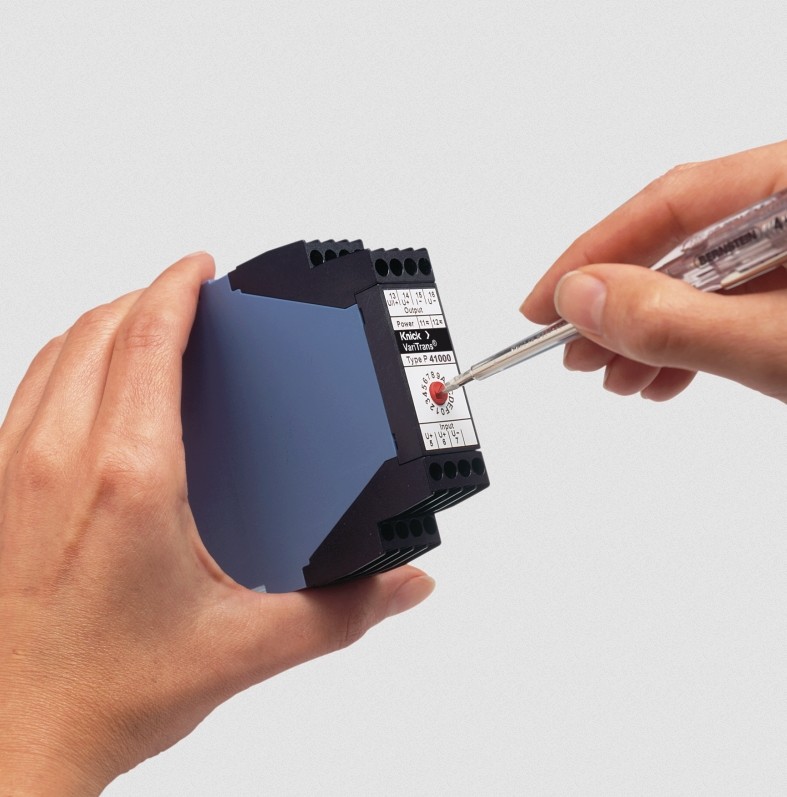

Калиброванное переключение до 16 диапазонов входных/выходных сигналов (рабочее напряжение до 2200 В).
До 16 пользовательских измерительных диапазонов.
Широкий диапазон источников питания от 20 В до 253 В AC/DC.
Надежная работа даже при нестабильном источнике питания.
Нет повреждений при ошибочном подключении питания.
Переключаемые модели
минимизируют количество требуемых вариантов устройства и экономят на хранении запасов.
Прочные благодаря вакуумной упаковке.
Подходит для систем питания постоянного тока
до 3000 В DC.
Механическая стабильность
для эксплуатации на судах, железнодорожных транспортных средствах и наземных транспортных средствах.

Изоляторы P41000 были специально разработаны для измерения биполярных напряжений от милливольт до вольт. Они надежно изолируют высокие потенциалы на входной цепи. Изоляционные расстояния рассчитаны на долговечное использование при постоянных напряжениях до 3600 В AC/DC и быстрых переходных процессах до 20 кВ.

Защита от электрического удара осуществляется за счет защитного разделения в соответствии с EN 61140 между входом и выходом, а также источником питания. Специально разработан для измерений тока с использованием шунтового резистора.

Характеристики:
Вход: 0 … (±)50 мВ до 0 … (±)100 В
Выход: 0 … (±)10 В, 0 … (±)20 мА, 4 … 20 мА, пиковые или TRMS значения
Изоляция AC/DC: до 3600 В
Испытательное напряжение: 10/15 кВ AC
Источник питания: 22 … 230 В AC/DC
Частота среза: Частота среза 5 кГц, нижняя частота среза по запросу
Температура окружающей среды (рабочая): –10 … 70 °C
Габаритные размеры (Ш x Д x В): 22,5 x 90 x 118 мм
Особенности: Исключительно высокая средняя наработка на отказ (MTBF) 2165 лет, основанная на данных с полевых испытаний, переключаемые (16 комбинаций входных/выходных сигналов) или индивидуальные версии
Стандарты: UL 347
Категория продукта: Высоковольтный преобразователь
