- Производитель:
- Knick

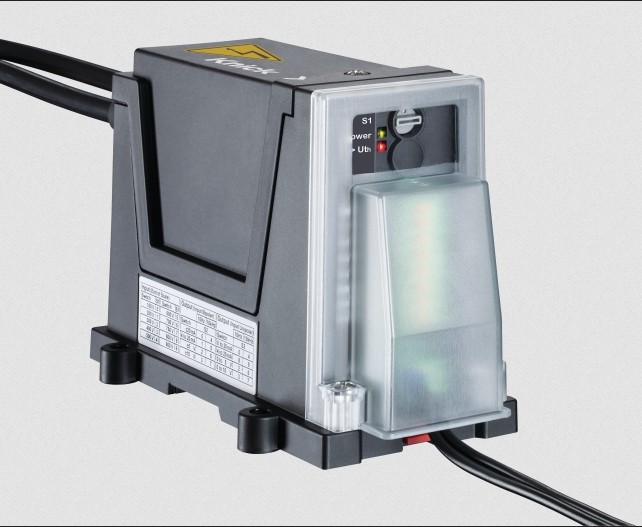

P52000 VPD Высоковольтный Преобразователь | Вход макс. 4200 В DC или пик AC | Обнаружение наличия напряжения
Решение для железнодорожных и промышленных приложений для мониторинга напряжений от 50 до 4200 В AC/DC
Стандарты/Директивы | Промышленные стандарты
EN 50155, RIA12/1984
Широкий диапазон питания 24 ... 230 В DC/AC, стабильная работа при понижении напряжения – класс S2
EN 45545-2a)
Защита от огня (HL 3)
EN 50155
Применение на подвижном составе
EN 50155, EN 50125-1, EN 50125-2
Классы температуры TX (-40 … +85 °C) и высоты AX (2000 м или 4000 м над уровнем моря)
EN 50123-1
Применение в тяговых подстанциях
EN 61709
Надежность
EN 61140
Защита от электрического удара
EN 61373
Устойчивость к вибрациям и механическим ударам (железнодорожные приложения)
EN 50121-1, EN 50121-3-2; EN 61326-1
EMC для железнодорожных и промышленных приложений
EN 50153
Защитные меры против электрических опасностей (защита от контактов через защитные крышки; защита корпуса IP: IP54 для высоковольтной стороны, IP33 для низковольтной стороны)
EN 50124-1, EN 50123-1, EN 50178
Координация изоляции для железнодорожных и промышленных приложений
P52000 VPD обнаруживает наличие напряжения. Входной сигнал сравнивается с пороговым значением, и полученная бинарная информация изолируется гальванически и передается на выходную цепь. Когда входное напряжение превышает заданный порог, твердотельное реле открывается, сигнализируя о наличии напряжения на входе.
Сигнал от твердотельного реле может управлять аппаратным реле, например, или подаваться в устройство безопасности или контроллер. Уровни сигналов соответствуют входам сигнала типа 1, EN 61131-2 PLC.
Пороговое значение применяется независимо от знака абсолютного значения входного напряжения. То есть твердотельное реле срабатывает, как только положительное пороговое значение превышено, или входное напряжение опускается ниже отрицательного порога.
10 стандартных пороговых значений можно выбрать с помощью поворотного переключателя на передней панели устройства. Также доступны устройства с пользовательскими значениями.
Характеристики:
Вход: 0 … (±)100 В до 0 … (±)4800 В, 50 В … 4200 В, макс. 4800 В DC или пик AC
Выход: 0 … (±)5 В, 0 … (±)10 В, 0 … (±)20 мА, 4 … 20 мА, твердотельное реле, сигнал о наличии питания
Изоляция AC/DC: до 4800 В
Испытательное напряжение: 12/18 кВ AC
Источник питания: 24 … 230 В AC/DC
Температура окружающей среды (рабочая): –40 … 85 °C
Габаритные размеры (Ш x Д x В): 72,5 x 182 x 116 мм
Особенности:
10 пороговых значений, регулируемых с помощью поворотного переключателя для VPD,
Диагностика входных/выходных цепей и функций устройства,
Энергетический учет (EN 50463),
Применение на подвижном составе (EN 50155).
Стандарты: EN 45545-2, EN 50123-1, EN 50155:2021, EN 61709
Категория продукта: Высоковольтный преобразователь
