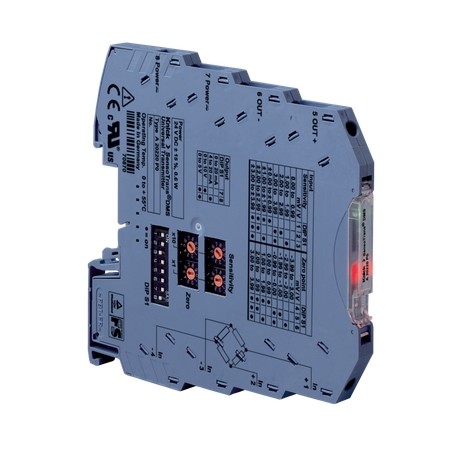

Датчик A20220 Knick

A20220 Sensor Transmitter | Вход: тензодатчики и тензометры
Передатчик для тензодатчиков с полным мостом в корпусе шириной 6 мм.

Особенности:
Универсальное применение: для тензодатчиков, датчиков давления и нагрузки, а также других резистивных измерительных мостов.
Интуитивная настройка основных параметров: легко и без инструментов с помощью 4 поворотных и 8 DIP-переключателей.
Калибровка диапазона без сложной настройки: передатчик обеспечивает простую настройку диапазона.
Удобная регулировка: настройка нулевой точки и чувствительности с помощью функции «обучения» нажатием кнопки.
Защита от перенапряжений согласно стандарту EN 61140 – защита обслуживающего персонала и downstream устройств от слишком высоких напряжений до 300 В AC/DC.
Высокая точность благодаря инновационной схеме переключения.
Минимальные размеры: корпус шириной всего 6 мм – возможность установки большего количества передатчиков на один метр монтажной рейки.
Недорогая сборка: быстрый монтаж, удобное подключение питания через соединители DIN рейки.

Задача Тензодатчики широко используются в различных промышленных приложениях для непрерывного измерения механических величин, таких как сила/вес или прогиб/крутящий момент. В большинстве случаев они служат в качестве опорного входа для систем мониторинга, системы аварийного отключения или для других критических задач. Для таких приложений предъявляются высокие требования к функциональности, точности, гибкости и электрической безопасности. Тензодатчики – это высокочувствительные резисторы, которые реагируют на механическое воздействие незначительным изменением сопротивления. Эти изменения можно детектировать с помощью мостовой схемы. Наиболее распространенная схема – это полный мост. В датчиках силы и тензодатчиках нагрузки тензодатчики уже механически установлены в схеме полного моста. Эти сенсоры предоставляют необработанный сигнал, который обрабатывается и стандартизируется для дальнейшей обработки с помощью передатчика тензодатчиков.

Проблема Обычно тензодатчики имеют индивидуальные характеристики, что требует трудоемкой и времязатратной настройки соответствующего передатчика с помощью потенциометров. Кроме того, передатчики тензодатчиков до сих пор имели довольно широкие корпуса, что занимало много места в установке. Для мировых приложений часто использовались несколько версий с разными питающими напряжениями.

Решение Универсальные передатчики тензодатчиков A20220 обеспечивают подключение ко всем стандартным тензодатчикам силы и тензодатчикам нагрузки с полным мостом. Их можно гибко настроить для решения конкретных измерительных задач с использованием DIP-переключателей, поворотных переключателей или функции «обучения». Защита от перенапряжений с изоляцией до 300 В AC/DC согласно стандарту EN 61140 обеспечивает оптимальную защиту персонала и оборудования, а также неизменную передачу измерительных сигналов. A20220 предлагает максимальную производительность при минимальных размерах. Настройка нулевой точки и чувствительности для каждого индивидуального тензодатчика особенно удобна с помощью функции «обучения» – всего одним нажатием кнопки на передней панели устройства. Сенсоры с известными характеристиками можно очень легко откалибровать с помощью четырех поворотных переключателей и восьми DIP-переключателей. Специальные измерительные задачи можно решать с помощью устройств SensoTrans, которые Knick настраивает согласно индивидуальным требованиям. Используются устройства с фиксированным диапазоном без переключателей, например, когда нужно исключить манипуляции или путаницу.
