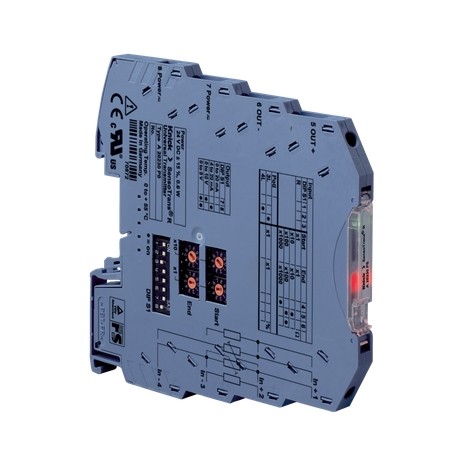

Передатчик A20230 Knick

A20230 Sensor Transmitter | Вход: потенциометры и резисторы
Передатчик для потенциометров для определения положения, измерения пути или задания значений в корпусе шириной 6 мм.

Особенности:
Универсальное применение: подходит для потенциометров, резистивных датчиков, удаленных резистивных преобразователей и аналогичных датчиков.
Интуитивная настройка: базовые параметры настраиваются легко и без инструментов с использованием 4 поворотных и 8 DIP-переключателей.
Калибровка диапазона: без сложной регулировки.
Удобная настройка: начальная и конечная точка регулируются прямо на устройстве нажатием кнопки с использованием функции «обучения».
Защитное разделение согласно EN 61140 — защита обслуживающего персонала и подключенных устройств от чрезмерных напряжений до 300 В AC/DC.
Высокая точность с инновационной концепцией переключения.
Минимальные требования по пространству в корпусе — всего 6 мм ширины, что позволяет разместить больше передатчиков на одном метре монтажной рейки.
Недорогая сборка: быстрая установка и удобное подключение питания через DIN-рейку.

Задача: Во многих отраслях промышленности необходимо точно измерять положение исполнительных механизмов или устройств задания. В большинстве случаев эти измерения используются как опорный вход для контроллеров, систем мониторинга, аварийных систем отключения или для выполнения других критически важных задач. Как правило, к таким устройствам предъявляются высокие требования по функциональности, точности, гибкости и электрической безопасности. Поворотное движение можно измерять с помощью потенциометров, настроенных как угловые датчики, а трансляционное движение — с помощью линейных потенциометров, которые используются в качестве датчиков пути. Эти и другие датчики предоставляют исходный сигнал, который обрабатывается и преобразуется в стандартный сигнал для дальнейшей обработки с использованием передатчика сопротивления.

Проблема: Коммерческие датчики положения имеют индивидуальные характеристики, что требует сложной и времязатратной настройки соответствующего передатчика сопротивления с использованием потенциометров. Более того, передатчики сопротивления до сих пор имели довольно большие модульные корпуса, что занимало много места в шкафу. Для глобальных приложений часто использовались несколько вариантов с разными напряжениями питания.

Решение: Универсальные передатчики сопротивления A20230 предлагают возможность подключения всех стандартных потенциометров для измерения угла, пути или положения до 50 кОм. Они могут быть гибко адаптированы к конкретной задаче с использованием DIP-переключателей и поворотных энкодеров или с помощью функции «обучения». 3-портовая изоляция с защитным разделением до 300 В AC/DC по стандарту EN 61140 обеспечивает оптимальную защиту персонала и оборудования, а также неизменную передачу измерительных сигналов. A20230 обеспечивают максимальную производительность в самых компактных пространствах. Настройка начального и конечного значения для индивидуального датчика положения особенно удобна с использованием функции «обучения» — всего одним нажатием кнопки на передней панели устройства. Датчики с известными характеристиками можно очень легко откалибровать с помощью четырех поворотных переключателей и восьми DIP-переключателей. Специальные измерительные задачи могут быть решены с помощью устройств SensoTrans, которые компания Knick настраивает согласно индивидуальным требованиям. Устройства с фиксированным диапазоном без переключателя используются, например, когда необходимо исключить манипуляции или путаницу.
