- Производитель:
- Knick
P16800 Speed Signal Doubler | Вход: сигнал датчика скорости 10 … 33,6 В DC (макс. 35 В) | Безопасное развязка по стандарту SIL4, безопасная передача по стандарту SIL2
Дублирование, преобразование и изоляция сигналов датчиков скорости
Основные характеристики:
Дублирование сигналов скорости: Упрощение интеграции системы в подвижном составе.
Опциональное преобразование сигнала скорости: Увеличивает совместимость с датчиками скорости.
Гальваническая изоляция сигнала скорости: Защита последующих компонентов.
Функционально безопасная обработка сигналов: В соответствии с EN 50129 (SIL 4 и SIL 2).
Компактный модульный корпус для монтажа на DIN-рейке или на стене.
Описание устройства:

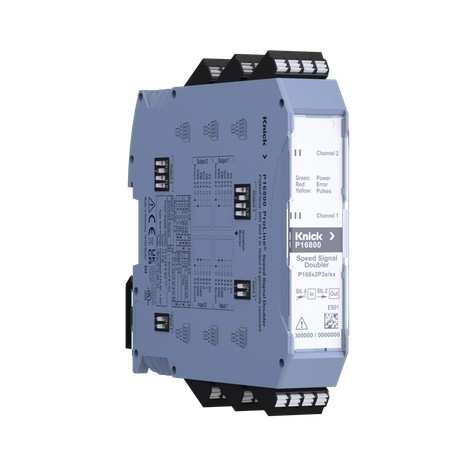

P16800 — это дублирующий прибор для сигналов от датчиков скорости. Он позволяет безопасно и без взаимодействия изолировать сигналы от одно- или двухканальных датчиков скорости в соответствии с EN 50129 (SIL 4). Пульсации передаются 1:1 от входа к выходу, т.е. частота и фаза остаются неизменными. Передача сигналов от энкодеров также выполняется с учетом функциональной безопасности по стандарту EN 50129 (SIL 2), при этом P16800 также гальванически изолирует сигналы. Для подключенного контроллера выходы P16800 воспринимаются как сигнал от ротора энкодера.
Если требуется, сигнал может быть преобразован из тока в напряжение или из напряжения в ток. Дополнительно частота на выходе может быть снижена относительно входа с коэффициентом 2:1, 4:1 или 8:1.
Использование P16800 упрощает модернизацию подвижного состава с контролирующими системами, которые требуют информации о скорости, или делает такую модернизацию возможной. В новых транспортных средствах также можно снизить количество датчиков скорости, что оптимизирует расходы на приобретение и техническое обслуживание.
Технические характеристики:
Вход:
Сигналы датчиков скорости 6/7 … 14/20 мА (макс. 200 мА) с уровнем Low: < 8,5 мА, High: > 12,5 мА.
Сигналы датчиков скорости 10 … 33,6 В DC (макс. 35 В) с уровнем Low: < 30 %, High: > 70 %.
Выход:
Направление движения (DoT) — один выход только: Low: 6 мА, High: 14 или 20 мА, Low: < 1 В, High: = UB.
Детекция состояния покоя: 7,2 В (опция для частоты < 1 Гц).
Изоляция AC/DC: до 1000 В.
Тестовое напряжение: до 8,8 кВ AC.
Питание: 12 … 24 В DC (UB).
Температура эксплуатации: от –40 до 70 °C.
Габариты (Ш x Д x В): 28 x 142 x 118 мм.
Особенности:
Дублирование сигналов датчиков скорости.
Высокая иммунность к электромагнитным воздействиям (EMC).
Опциональное преобразование сигналов датчиков скорости.
Безопасная развязка по стандарту SIL4, безопасная передача по стандарту SIL2 (EN 50129).
Соответствие стандартам: EN 45545-2, EN 50129, UL 61010-1.
Категория продукта:
Датчик передатчик, умножитель сигнала.
Дублирование, преобразование и изоляция сигналов датчиков скорости
Основные характеристики:
Дублирование сигналов скорости: Упрощение интеграции системы в подвижном составе.
Опциональное преобразование сигнала скорости: Увеличивает совместимость с датчиками скорости.
Гальваническая изоляция сигнала скорости: Защита последующих компонентов.
Функционально безопасная обработка сигналов: В соответствии с EN 50129 (SIL 4 и SIL 2).
Компактный модульный корпус для монтажа на DIN-рейке или на стене.
Описание устройства:
P16800 — это дублирующий прибор для сигналов от датчиков скорости. Он позволяет безопасно и без взаимодействия изолировать сигналы от одно- или двухканальных датчиков скорости в соответствии с EN 50129 (SIL 4). Пульсации передаются 1:1 от входа к выходу, т.е. частота и фаза остаются неизменными. Передача сигналов от энкодеров также выполняется с учетом функциональной безопасности по стандарту EN 50129 (SIL 2), при этом P16800 также гальванически изолирует сигналы. Для подключенного контроллера выходы P16800 воспринимаются как сигнал от ротора энкодера.
Если требуется, сигнал может быть преобразован из тока в напряжение или из напряжения в ток. Дополнительно частота на выходе может быть снижена относительно входа с коэффициентом 2:1, 4:1 или 8:1.
Использование P16800 упрощает модернизацию подвижного состава с контролирующими системами, которые требуют информации о скорости, или делает такую модернизацию возможной. В новых транспортных средствах также можно снизить количество датчиков скорости, что оптимизирует расходы на приобретение и техническое обслуживание.
Технические характеристики:
Вход:
Сигналы датчиков скорости 6/7 … 14/20 мА (макс. 200 мА) с уровнем Low: < 8,5 мА, High: > 12,5 мА.
Сигналы датчиков скорости 10 … 33,6 В DC (макс. 35 В) с уровнем Low: < 30 %, High: > 70 %.
Выход:
Направление движения (DoT) — один выход только: Low: 6 мА, High: 14 или 20 мА, Low: < 1 В, High: = UB.
Детекция состояния покоя: 7,2 В (опция для частоты < 1 Гц).
Изоляция AC/DC: до 1000 В.
Тестовое напряжение: до 8,8 кВ AC.
Питание: 12 … 24 В DC (UB).
Температура эксплуатации: от –40 до 70 °C.
Габариты (Ш x Д x В): 28 x 142 x 118 мм.
Особенности:
Дублирование сигналов датчиков скорости.
Высокая иммунность к электромагнитным воздействиям (EMC).
Опциональное преобразование сигналов датчиков скорости.
Безопасная развязка по стандарту SIL4, безопасная передача по стандарту SIL2 (EN 50129).
Соответствие стандартам: EN 45545-2, EN 50129, UL 61010-1.
Категория продукта:
Датчик передатчик, умножитель сигнала.
